一、商品介紹:

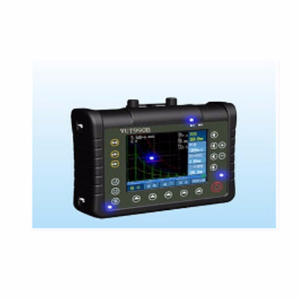

VUT990B型數字超聲探傷儀是珀泰奉獻給業界的又一款精品,不但外觀簡潔實用,操作方便快捷,而且秉承了性能卓越、業界領先的理念,綜合性能與指標在同類產品中具有較大優勢,而且豐富實用的輔助功能也讓用戶使用起來得心應手,工作效率倍增。
VUT990B是增強版,除增加了方波和尖脈沖二種可以選擇的發射方式之外,還對數字電路的軟硬件技術以及操作界面作了相當大的改進和提高。不僅保留了400MHz采樣,回波動態范圍達40dB以上的突出優點,還配備了常用探頭的DAC曲線和鑄鍛件探傷所需的各種新功能,所以既適合流動性大的野外和高架空焊縫作業,也可作為通用型儀器用于鍛件、飛機零部件的高精度超聲探傷。
二、特點:
?方波/尖脈沖發射可選,焊縫、鍛件探傷皆相宜
?400MHz硬件實時采樣,加上記錄回放功能,探傷圖形逼真細膩
?22MHz寬頻低噪聲放大器,可配用各種探頭實現高靈敏度或高分辨率探傷
?新型軟件界面、多種快捷功能及配備的常用DAC曲線,現場操作便捷可靠
?體積小巧,防水抗震,特別適于野外及高架空探傷作業
三、Vut990B基本性能指標:
· 探測范圍0.5~15000mm(鋼縱波),連續可調
· 材料聲速1000~15000m/s,連續可調,粗調時為常用聲速供快選
· 脈沖移位-10~5000mm
· 探頭延時0.00~199.9μs
· 發射方式400V方波/負尖脈沖可選
· 阻尼50/100/200/500Ω
· 工作方式單探頭或雙探頭
· 工作頻率范圍0.5~22MHz,分1~6/0.5~22/3~22MHz三個頻段
· 重復頻率分40/250/1000Hz三檔,可自動/手動選擇
· 增益調節0~110 dB,分0.0/0.1/0.5/1.0/2.0/6.0dB步進調節
· 檢波方式雙向/正向/負向/射頻
· 報警閘門A/B/C三路閘門,可設置正、負邏輯和聲光報警模式,其中還有:
· 閘門閘門A跟蹤,閘門B展寬,閘門C底波衰減等功能
· 測量點選擇前沿或峰值
· 水平線性誤差≤ 0.1%
· 垂直線性誤差≤ 3%
· 靈敏度余量≥ 64dB
· 動態范圍≥ 40dB
· 遠場分辨率≥ 30dB
· 采樣速率硬件采樣速率400MHz
· DAC/TCG曲線10點法制作DAC曲線,DAC曲線可轉換為TCG曲線
· 常用DAC曲線14種常用探頭的DAC曲線
· 存儲可存儲500組數據
· 回放具有3h以上連續記錄、回放探傷動態回波功能
· 曲面修正斜探頭曲面探傷時缺陷位置的自動修正功能
· 自動波幅20%~80%,步進5%
· 回波比較可與凍結回波進行比較
· 菜單語言簡體中文/英文
· 通訊接口A/B型USB及以太網接口
· 顯 示 屏5.7"高亮度TFT彩色液晶屏,640×480像素
· 工作環境溫度-10~+50℃
· 電池規格10.8V 5200mAh鋰電池,可持續供電6小時以上
· 供電電源AC: 100-240V DC: 15V/4A
· 整機重量約1.4Kg(含電池)
· 防水級別符合IP54標準vut990B 檢波方式:全波、正半波、負半波、射頻
·顯示屏:5.7" 高亮度TFT液晶,640×480象素
·測量模式:前沿或峰
·參數存儲:可存儲常用探傷參數及檢測結果數據
·報警:硬件報警,聲、光兩種方式,可設置進波、失波、DAC報警模式
·通訊接口:USB接口和以太網接口
·工作溫度:-20~50℃
·電池規格:鋰電池(10.8 V、5.2Ah),可持續供電8小時以上
vut990B 供電電源:AC 100-240V, DC 14V-3A
·整機重量:1.4KG(含電池)
·菜單語言:多國語言可選
·防水級別:達到IP54認證標準
四、硬件性能過硬:
?發射脈沖窄儀器分辨率高;
?頻帶寬噪聲低靈敏度余量高;
?頻帶分段可調各頻段信噪比高。
高速采樣,波形數據精準:
400MHZ硬件采樣速率回波形狀真實可靠,先進的數字控制處理平臺,運算速度更快、控制精度更準。
質量穩定,經久耐用:
選用*好的元器件,加上先進的生產工藝,嚴格按照國際標準檢測,產品質量穩定、使用壽命長。
五、技術資料:
焊縫探傷標準:
1、Ⅰ、Ⅱ級焊縫必須經探傷檢驗,并應符合設計要求和施工及驗收規范的規定,檢查焊縫探傷報告。
2、Ⅰ、Ⅱ級焊縫不得有裂紋、焊瘤、燒穿、弧坑等缺陷。Ⅱ級焊縫不得有表面氣孔、夾渣、弧坑、裂紋、電弧擦傷等缺陷,且Ⅰ級焊縫不得有咬邊、未焊滿等缺陷。
3、焊縫外形均勻,焊道與焊道、焊道與基本金屬之間過渡平滑,焊渣和飛濺物清除干凈。
表面氣孔:
①Ⅰ、Ⅱ級焊縫不允許;Ⅲ級焊縫每50mm 長度焊縫內允許直徑≤0.4t;且≤3mm 氣孔2 個;氣孔間距≤6 倍孔徑。 4.2.3 咬邊:Ⅰ級焊縫不允許。
②Ⅱ級焊縫:咬邊深度≤0.05t,且≤0.5mm,連續長度≤100mm,且兩側咬邊總長≤10%焊縫長度。
③Ⅲ級焊縫:咬邊深度≤0.lt,且≤lmm。
常用焊縫無損檢測方法:
1.射線探傷方法(RT) 目前應用較廣泛的射線探傷方法是利用(X、γ)射線源發出的貫穿輻射線穿透焊縫后使膠片感光,焊縫中的缺陷影像便顯示在經過處理后的射線照相底片上?! ≈饕糜诎l(fā)現焊縫內部氣孔、夾渣、裂紋及未焊透等缺陷。焊縫檢測方法
2.超聲探傷(UT) 利用壓電換能器件,通過瞬間電激發產生脈沖振動,借助于聲耦合介質傳人金屬中形成超聲波,超聲波在傳播時遇到缺陷就會反射并返回到換能器,再把聲脈沖轉換成電脈沖,測量該信號的幅度及傳播時間就可評定工件中缺陷的位置及嚴重程度。超聲波比射線探傷靈敏度高,靈活方便,周期短、成本低、效率高、對人體無害,但顯示缺陷不直觀,對缺陷判斷不精確,受探傷人員經驗和技術熟練程度影響較大。例如:如珀泰vut900.vut660焊縫探傷儀等
3.滲透探傷(PT) 當含有顏料或熒光粉劑的滲透液噴灑或涂敷在被檢焊縫表面上時,利用液體的毛細作用,使其滲入表面開口的缺陷中,然后清洗去除表面上多余的滲透液,干燥后施加顯像劑,將缺陷中的滲透液吸附到焊縫表面上來,從而觀察到缺陷的顯示痕跡?! ∫后w滲透探傷主要用于:檢查坡口表面、碳弧氣刨清根后或焊縫缺陷清除后的刨槽表面、工卡具鏟除的表面以及不便磁粉探傷部位的表面開口缺陷?!『缚p檢測方法
4.磁性探傷(MT) 利用鐵磁性材料表面與近表面缺陷會引起磁率發生變化,磁化時在表面上產生漏磁場,并采用磁粉、磁帶或其他磁場測量方法來記錄與顯示缺陷的一種方法。磁性探傷主要用于:檢查表面及近表面缺陷。該方法與滲透探傷方法比較,不但探傷靈敏度高、速度快,而且能探查表面一定深度下缺陷。如珀泰CDX-III磁粉探傷儀
