一、商品介紹:
超聲波在被測材料中傳播時,可根據材料中的不連續性對超聲波傳播的影響來檢測其缺陷。根據此原理,利用超聲波可以測量各種金屬材料、部分非金屬材料、復合材料等介質內的裂縫、氣孔、夾雜等缺陷信息。

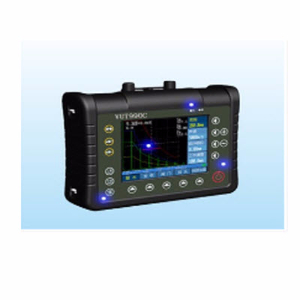

VUT990C型數字超聲波探傷儀是一種便攜式工業無損超聲探傷儀器,它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、氣孔等)及表面裂紋的檢測、定位、評估和診斷。既可以用于實驗室,也可以用于工程現場。
VUT990C型數字超聲波探傷儀已經廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域,也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。
VUT990C型數字超聲波探傷儀是廣州珀泰儀器儀表有限公司于2010年初成功推向市場的一款高科技產品。儀器在外觀設計上充分考慮了人體工學,結構結實而輕便,拿攜舒適,防摔抗震。按鍵、菜單設置科學、合理,常用功能操作簡捷,使用方便,大大提高工作效率、降低勞動強度。產品采用歐洲通用標準EN12668-1的要求進行設計生產,具備性能高、穩定性好,功能齊全而實用、質量可靠,抗干擾能力強等優點。儀器完全符合各行業標準要求,受到國內外用戶的一致好評。儀器配備原裝進口鋰電池,沒有記憶效應,容量高,電池連續工作時間可達6小時以上,是檢測作業特別是野外作業的理想選擇。
二、產品特點:
·領先的技術指標,豐富實用的輔助功能
·簡潔的按鍵和菜單設置,操作方便
·400MHz實時硬件采樣率,回波脈沖更逼真可靠
·寬頻低噪聲放大電路,可匹配低頻和高頻探頭
·良好的屏蔽設計,抗干擾能力強
·5.7〞彩色液晶高分辨率顯示屏
三、產品功能:
·DAC曲線生成、存儲、調用功能:
·制作簡單:逐個取點,自動生成評定線、定量線、DAC線、判廢線四條曲線
·編輯方便:可自主修正各取樣點,曲線間距可自主調整(適應各種標準)
·曲面修正功能:自動校正弧面探測結果
·峰值記憶功能:幫助記錄*高回波
·包絡功能:記錄回波的變化軌跡
·增益自動調節功能:自動增益高度可自行調節,實現快捷調節回波高度
·焊縫檢測圖形示意功能:直觀的圖形顯示,缺陷位置一目了然,圖片可存儲于探傷報告中,回放、打印均很方便
·智能化的設備校準程序:包括快速校準材料聲速,自動測量探頭延時,自動校準探頭K值,標定探頭更容易
·快捷通道設置功能:30個快捷通道可設置并存儲200組探傷參數,存儲、調用操作快捷簡便
·報告自動生成功能:系統根據探傷參數及檢測數據自行生成探傷報告,報告包含詳細的探傷參數、波形圖像和詳細的回波數據,可直接連接U盤復制保存
·波形顯示區域縮放功能:波形顯示區域可縮可放,利用屏幕更充分
四、基本性能指標:
檢測范圍:0.5mm~9999mm(鋼縱波),連續可調,可切換步進
聲速范圍:1000m/s~15000m/s,連續可調,可切換步進
掃描延時:-10mm~1000mm,連續可調,可切換步進
探頭延時:0μs~199.9μs
發射脈沖:負尖波
阻 尼:50Ω、100Ω、200Ω、500Ω
工作方式:?jiǎn)翁筋^或雙探頭
工作頻率范圍:0.5MHz~22MHz,頻率分段可選,匹配探頭更具針對性
重復頻率:范圍≤125mm時,1KHz;范圍125mm~1400mm時,250Hz;范圍
1400mm~9999mm時,40Hz
增益調節:0 dB~110 dB,分0/0.1/0.5/1.0/2.0/6.0步進調節
檢波方式:全向、正向、負向
報警:硬件報警,聲、光兩種方式,可設置進波、失波、DAC報警模式
測量模式:前沿或峰值
水平線性誤差:≤0.1%
垂直線性誤差:≤3%
靈敏度余量:≥62dB
動態范圍:≥32dB
電噪聲水平:≤20%
遠場分辨率:≥36dB
采樣頻率:硬件實時采樣頻率400MHz
參數存儲:可存儲30組常用探傷參數及200組檢測結果數據
通訊接口:USB接口和以太網接口
顯 示 屏:5.7"高亮度TFT液晶,640×480象素
工作溫度:-10~+50℃
電池規格:鋰電池(10.8 V 5200mAh),可持續供電6小時以上
供電電源:AC: 100-240VDC: 15V-4A
整機重量:1.4KG(含電池)
防水級別:IP54認證標準
五、技術資料:
焊縫探傷標準:
1、Ⅰ、Ⅱ級焊縫必須經探傷檢驗,并應符合設計要求和施工及驗收規范的規定,檢查焊縫探傷報告。
常用焊縫無損檢測方法:
1.射線探傷方法(RT) 目前應用較廣泛的射線探傷方法是利用(X、γ)射線源發出的貫穿輻射線穿透焊縫后使膠片感光,焊縫中的缺陷影像便顯示在經過處理后的射線照相底片上?! ≈饕糜诎l(fā)現焊縫內部氣孔、夾渣、裂紋及未焊透等缺陷。焊縫檢測方法
2.超聲探傷(UT) 利用壓電換能器件,通過瞬間電激發產生脈沖振動,借助于聲耦合介質傳人金屬中形成超聲波,超聲波在傳播時遇到缺陷就會反射并返回到換能器,再把聲脈沖轉換成電脈沖,測量該信號的幅度及傳播時間就可評定工件中缺陷的位置及嚴重程度。超聲波比射線探傷靈敏度高,靈活方便,周期短、成本低、效率高、對人體無害,但顯示缺陷不直觀,對缺陷判斷不精確,受探傷人員經驗和技術熟練程度影響較大。例如:如珀泰vut900.vut660焊縫探傷儀等
3.滲透探傷(PT) 當含有顏料或熒光粉劑的滲透液噴灑或涂敷在被檢焊縫表面上時,利用液體的毛細作用,使其滲入表面開口的缺陷中,然后清洗去除表面上多余的滲透液,干燥后施加顯像劑,將缺陷中的滲透液吸附到焊縫表面上來,從而觀察到缺陷的顯示痕跡。 液體滲透探傷主要用于:檢查坡口表面、碳弧氣刨清根后或焊縫缺陷清除后的刨槽表面、工卡具鏟除的表面以及不便磁粉探傷部位的表面開口缺陷?!『缚p檢測方法
4.磁性探傷(MT) 利用鐵磁性材料表面與近表面缺陷會引起磁率發生變化,磁化時在表面上產生漏磁場,并采用磁粉、磁帶或其他磁場測量方法來記錄與顯示缺陷的一種方法。磁性探傷主要用于:檢查表面及近表面缺陷。該方法與滲透探傷方法比較,不但探傷靈敏度高、速度快,而且能探查表面一定深度下缺陷。如珀泰CDX-III磁粉探傷儀
