超聲波探傷儀具有的性能特點如下:
MUT620C是一款便攜式、全數字超聲波探傷儀,能夠快速便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷。既可以用于實驗室,也可以用于工程現場。本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域,也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。
二、應用說明
超聲無損檢測技術是根據材料缺陷所顯示的聲學性質對超聲波傳播的影響來探測其缺陷的方法。利用該技術可以測量各種金屬、非金屬、復合材料等介質內的裂縫、氣孔、夾雜等缺陷信息。由于超聲波檢測具有穿透力強,檢測靈敏度高等優點,因而在航空航天、冶金造船、石油化工、鐵路等領域起著廣泛的作用。一般采用超聲無損檢測技術的超聲探傷儀有模擬式和數字式之分,隨著計算機技術、微電子技術及數字信號處理技術的發展,傳統的模擬式超聲探傷儀正逐漸被功能先進的數字式超聲探傷儀所取代。
MUT620C數字式超聲波探傷儀廣泛被應用到鍋爐、壓力容器、航空、航天、電力、石油、化工、管道、軍工、船舶、汽車、冶金、鋼構、鐵路、高校等各行業的制造、生產、質控環節上,受到了一致的好評,實現了良好的經濟效益和社會效益。
三、工作原理及儀器構成
目前便攜式的脈沖反射式超聲波探傷儀大部分是A掃描方式的,所謂A掃描顯示方式即顯示器的橫坐標是超聲波在被檢測材料中的傳播時間或者傳播距離,縱坐標是超聲波反射波的幅值。譬如,在一個鋼工件中存在一個缺陷,由于這個缺陷的存在,造成了缺陷和鋼材料之間形成了一個不同介質之間的交界面,交界面之間的聲阻抗不同,當發射的超聲波遇到這個界面之后,就會發生反射(見圖1 ),反射回來的能量又被探頭接受到,在顯示屏幕中橫坐標的一定的位置就會顯示出來一個反射波的波形,橫坐標的這個位置就是缺陷在被檢測材料中的深度。這個反射波的高度和形狀因不同的缺陷而不同,反映了缺陷的性質。

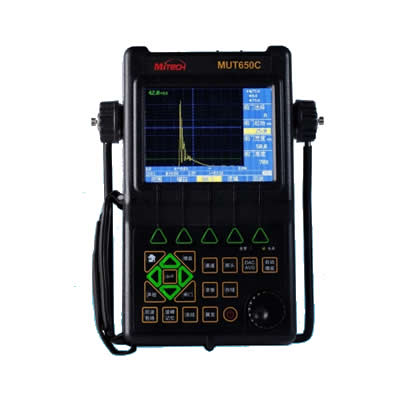

1手帶 2旋轉支架 3 LOGO標簽 4液晶屏 5功能組選擇鍵 6報警指示燈 7電源指示燈 8鍵盤 9數碼旋輪 10銘牌 11電池倉蓋 12電源插座 13 USB通訊插座 14 探頭插座(發射)15探頭插座(接收)
四、技術參數
檢測范圍:(0~9999)mm(鋼中、縱波),可連續調節
工作頻率:(0.2~20)MHz
聲速范圍:(300~15000)m/s
動態范圍:≥36dB
垂直線性誤差:≤2.5%
水平線性誤差:≤0.1%
分 辨 力:>40dB(5P14)
靈敏度余量:>65dB(深200mmФ2平底孔)
數字抑制:(0~80)%,不影響線性與增益
電噪聲電平:≤8%
探頭類型:直探頭、斜探頭、雙晶探頭、穿透探頭
閘 門:進波門、失波門;單閘門、雙閘門讀數;峰值觸發、邊沿觸發。
報 警:蜂鳴報警,LED燈報警
電 源:直流(DC)9V;鋰電池,可連續工作8小時以上
外型尺寸:280mm×220mm×70mm
環境溫度:(-10~50)℃
相對濕度:(20~95)%RH
支持U盤模式和數據連結模式
錄像總時長*大為2小時
注:以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。
