產品型號:
CTS-9003
產品類別:
超聲波探傷儀
產品資料:

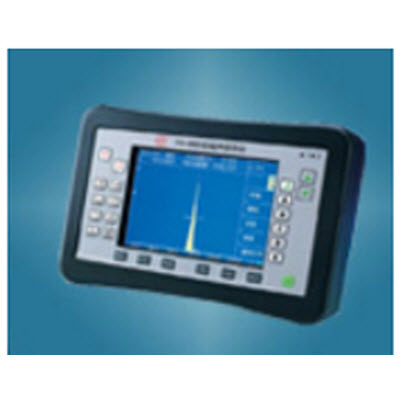

CTS-9003全數字超聲波探傷儀 探傷儀器
范圍
檢測范圍
0.0 ~ 10000mm (鋼縱波)。連續可調,*小步進值 0.1mm
聲速
1000 ~ 15000m/s,連續可調。內置21種常用的材料聲速值
脈沖移位
-20 ~ 3000μs
探頭零值
0 ~ 999.9μs
發射脈沖
發射脈沖類型
負尖波
脈沖重復頻率
25Hz ~ 800Hz,自動、手動兩種調節方式
發射強度
強(600V)、弱(300V)兩檔
工作方式
二種:單、雙
阻尼
四檔:400、150、80、60Ω
接收放大
采樣頻率
基于硬件的實時采樣頻率,160MHz
在檢測范圍小于8mm(鋼縱波)時,提高數字信號處理能力,使采樣頻率達到640MHz
增益
0.0 ~ 110.0dB。步進值:0.1、1.0、2.0、6.0dB。提供智能加速調節功能
頻帶
0.5 ~ 15MHz。分寬帶、窄帶兩檔
閘門
雙閘門,分別全屏幕可調
檢波方式
全波、負半波、正半波、RF(射頻)
抑制
0 ~ 99%
單位
mm、μs
報警
報警方式
硬件報警;可選擇:進波、失波、DAC曲線報警
報警信號
聲光報警:蜂鳴器(聲)、發光二極管(光)
顯示
顯示屏
高清晰度TFT彩色液晶顯示屏
6.5"超大屏幕
高亮度且亮度可調
262144種顏色
顯示區點陣數
640×480點陣
脈沖波形顯示區點陣數:450×400。
屏幕刷新率
60Hz
脈沖表現形式
彩色,可選:空心、實心
控制與接口
鍵盤
薄膜面板
防水、防塵、防油污、耐酸堿、密封性強
微微凸起的按鍵,提供良好的觸感
根據統計學原理及人體工學設計的薄膜按鍵位置
按鍵表面文字:標準符號、中文
菜單
中文菜單
常用參數項,單鍵直接控制
其他項,分門別類的體系設計
中文輸入
漢字拼音輸入法;大、小寫字母,數字、特殊字符輸入
鍵盤輸入
單手控制
操作方式類似手機。
探頭接口
兩個位于儀器頂部Lemo 00#探頭插座
如客戶希望探頭接口為Q9,可在訂單中說明
計算機、打印機接口
高速USB接口
RS232串行接口
25針并行打印接口
數據的存儲
快捷通道
10個快捷通道
可預存10個通道探傷參數
可編輯、存儲、調用、瀏覽
快捷通道的編號顯示在波形區的前面,清晰的反黑體字符表示
配合快速地更換探頭,免去繁瑣的儀器調節過程
參數、探傷報告
*多可存儲1000套探傷報告(含波形)
波形可調用出來,顯示在屏幕的背景上,同實時波形對比
可存儲、調用、瀏覽、打印、通訊;
可編輯探傷報告的文本項:文件名稱、操作人員等
連續的波形記錄
錄像方式連續記錄屏幕上的波形
連續記錄時間持續24分鐘;
可回放
輔助功能項
凍結
凍結A掃描波形
凍結后,與波形的高低、位置無關的參數可以調節
凍結后的波形可以置于波形顯示區的背景上,用來與實時波形對比
單鍵直接控制
峰值
捕獲閘門內的波形*高點
顯示*高點的波形幅度
用于標定、檢測過程中找到人工傷或缺陷的*高波
單鍵直接控制
包絡
顯示閘門內波形的包絡線
擴展
閘門內的波形擴展到整個波形顯示區
用于觀察波形的細節
存儲快捷鍵
單鍵控制
自動增益
新穎的波形幅度調節方式,自動將波高調節到預設高度
預設高度范圍:5% ~ 100%
波形對比
可將凍結的波形置于顯示屏背景上
可將存儲后的波形回放后置于顯示屏背景上
將實時的波形與背景上的波形對比
標定
可自動標定直探頭的零值
自動標定斜探頭的零值、K值(折射角)
缺陷的定位
直探頭工作狀態下,顯示缺陷的深度
斜探頭工作時,顯示缺陷的水平、深度、聲程、波次
缺陷的定量
普通檢測模式,顯示波形的幅度(%)
DAC檢測模式,顯示波形的幅度(%)、超過SL的dB數
AVG檢測模式下,顯示幅度(%)、當量(Φ值)
裂縫自動測高
自動計算焊縫等工件中裂縫的高度
抑制的特點
線性抑制,不影響儀器的垂直線性等指標
屏幕保護
省電,延長電池供電時間
與探頭的匹配
儀器提供兩檔發射強度、四檔匹配阻尼
匹配國內外各種的探頭
以獲得*佳的靈敏度、分辨力,且防止接收波形的失真
曲面修正
適用于內、外曲面的檢測
根據曲面的直徑自動修正缺陷位置的檢測結果
DAC曲線
(見圖A)
距離波幅曲線,*多可記錄99個點
每個點可編輯、刪除,可插入點
三條附加的曲線(如評定線、定量線、判廢線)
可選擇折線連接各點、平滑的曲線連接各點
根據dB、范圍等的改變而移動
可創建、編輯、存儲、刪除、調用
AVG曲線
(見圖B)
適合鍛件等工件的探傷
只需記錄一個參考點
可根據參考點的平底孔直徑,獲得其他當量的AVG曲線
可創建、編輯、存儲、刪除、調用
性能指標
垂直線性誤差
≤3%
水平線性誤差
≤0.1%
靈敏度余量
?。?0dB (200Φ2平底孔)
分辨率
?。?6dB
動態范圍
≥32dB
電噪聲電平
<10%
超聲波探傷儀汕頭CTS-9003軟件的可拓展性
可根據不同用戶、不同行業的要求,加入特定的探傷工藝。
其他項
電源
兩種供電方式
1. 大容量鋰電池,無記憶效應、連續工作6小時以上
2. 220V交流電(配電源適配器)
充電器
(電源適配器)
可邊充電、邊連接儀器工作
環境溫度
-30℃~ 60℃
尺寸
250mm×186mm×59mm
重量
約2Kg
