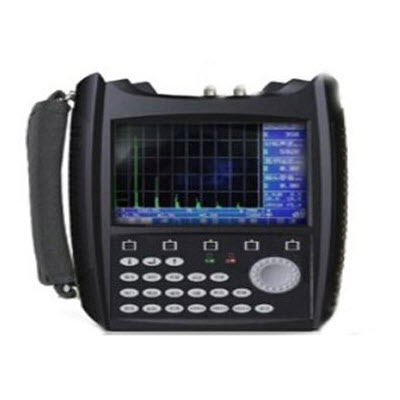

SH610數字超聲波探傷儀
一、產品概述
SH610超聲波探傷儀專為滿足無損檢測工程人員使用而設計,同時使用A掃和B掃兩種掃描模式,能快速準確無損傷地檢測,定位,評估和診斷各種損傷,焊接缺陷,裂紋,夾雜,工件內部氣孔等缺陷進行無損檢測。廣泛應用于鍋爐, 壓力容器航天,軍工,船舶制造,汽車,機械制造,冶金,金屬加工業、鋼結構、鐵路交通、核能電力和高校實驗室。
二、功能特點
l100個獨立探傷通道,可自由設置和存儲多種探傷工藝和標準,現場探傷無需攜帶試塊,工作效率高;
l方波脈沖發生器:幅值和脈寬可調,適用于探測不同材料,不同深度工件的缺陷;
l具備A掃和B掃兩種掃描方式;
lDGS(AVG)曲線適用于鍛件等工件的探傷;
l具備閘門內峰值自動捕捉功能;
l擁有直探頭、斜探頭自動校準功能,使用簡單方便;
l曲面修正功能根據曲面的直徑自動修正缺陷位置的檢測結果。
l超高亮TFT顯示屏,強光,弱光環境,陽光下可清晰顯示;
l具有波峰記憶和回波包絡功能
l全中文觸摸式鍵盤,操作過程全中文提示。操作簡單易學;
l主菜單,子菜單在同一窗口顯示。無需尋找,一目了然。操作簡單方便;
l可將波形和通道參數直接存儲到U盤中,也可通過盤-盤拷貝的形式將已存儲在 探傷內的數據一次倒入U(xiǎn)盤中,然后通過上位機軟件對波形和數據進行處理;
l可連接打印機,打印探傷報告和探傷波形;
l大容量鋰電池,低功耗設計,可連續工作20個小時以上;
l具備錄像功能,探頭接口防護。
三、技術參數
檢測范圍
0~9999mm
聲速范圍
1000 m/s~9999m/s
增益范圍
0dB——110dB
顯示延遲
-20μs——+3400μs
探頭零偏
0μs——99.99μs
探頭頻率
0.1MHz——20 MHz
探頭阻尼
100Ω、150Ω、200Ω、500Ω
重復頻率
10Hz——1000Hz
靈敏度余量
≥66dB(深200mmφ2平底孔)(D:200mm,F(xiàn)BH:φ2)
分 辨 力
≥44dB
線性抑制
0——80%
垂直線性誤差
≤2%
水平線性誤差
≤0.1%
動態范圍
≥36dB
脈沖類型
方波
脈沖強度
多級可調
脈沖寬度
50ns——1000ns
電源
12×3.7V(鋰電池)
環境溫度
-20℃——50℃
環境濕度
20%——95%RH
四、基本配置
序號
物品名稱
規格型號
數量
1
主機(帶腕帶)
SH610
1
2
鋰電池
12×3.7V
2
3
充電器
CD20L02QF
1
4
接頭連接電纜
1m
2
5
直探頭
2.5MHzΦ20
1
6
斜探頭
2.5MHz13×13K2
1
7
耦合劑
1
8
皮套
1
9
儀器背帶
1
10
合格證
1
11
操作手冊
1
12
上位機軟件光盤
含盤盒
1
13
MINI-USB數據線
1
14
裝箱清單
1
15
保修卡
1
16
包裝箱
1
