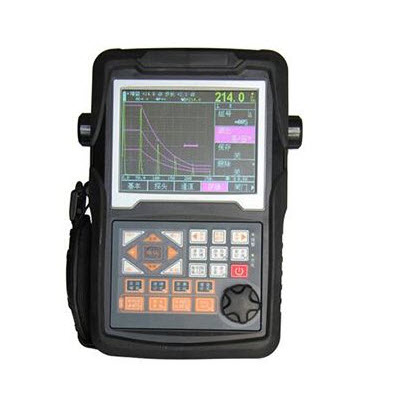

SH620數字超聲波探傷儀
一、產品概述
SH620超聲波探傷儀專為滿足無損檢測工程人員使用而設計,同時使用A掃和B掃兩種掃描模式,能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等、瓷支柱絕緣子缺陷的檢測、定位、評估及診斷,并且可以對探傷過程實現動態錄像,廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。
二、主要功能
l 超聲聲速自動檢測
l 自動檢測鑄鐵球化率,儒化率
l 高精度定量、定位,滿足了較近和較遠距離探傷的要求;
l 近場盲區小,滿足了小管徑、薄壁管探傷的要求;
l 自動校準:自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”;
l 自動顯示缺陷回波位置(深度d、水平p、距離s、波幅、當量dB、孔徑ф值);
l 缺陷定性:通過包絡波形,人工經驗判斷;
l 自由切換三種標尺(深度d、水平p、距離s);
l 自動增益、回波包絡、峰值記憶功能提高了探傷效率;
l 自動錄制探傷過程并可以進行動態回放;
l φ值計算:直探頭鍛件探傷,找準缺陷*高波自動換算孔徑ф值;
l 裂紋測高:找準缺陷*高波,實時衍射法測高
l 100個獨立探傷通道(可擴展),可自由輸入并存儲任意行業的探傷標準,現場探傷無需攜帶試塊;
l 可自由存儲、回放1000幅A掃波形及數據;
l 無限時探傷錄像功能,錄像文件直接存儲至外接存儲優盤,實現無限時錄像存儲錄像文件可以存儲至電腦在電腦中進行播放,以便進一步分析檢測結果
l 鑄鍛件探傷:AVG曲線自動生成(大平底AVG功能,直接利用工件大平底自動制作AVG曲線,直接顯示缺陷的當量值,無需對比試塊,每個工件可以針對性制作AVG曲線,使產品檢測更加準確)
l 焊縫探傷:DAC曲線自動生成, 并可以分段制作,取樣點不受限制,并可進行修正與補償;實時探傷中描述聲程過程,實現缺陷定位
l B掃描功能,清晰顯示缺陷縱截面形狀
l 可以自由輸入任意行業標準;
l 與計算機通訊,實現計算機數據管理,并可導出Excel格式、A4紙張的探傷報告;
l IP65標準鋁鎂合金外殼,堅固耐用,防水防塵,抗干擾能力極佳;
l 利用PC端通訊軟件可以升級儀器系統的功能;
l 26萬色真彩屏超高亮顯示,亮度可調,適合強光、弱光的工作環境;
l 高性能安全環保鋰電池供電,可連續工作7小時。
l 實時時鐘記錄:實時探傷日期、時間的跟蹤記錄,并存儲;
l 掉電保護,存儲數據不丟失;
l 探傷參數可自動測試或預置;
l 數字抑制,不影響增益和線性;
l 屏幕保護:“自動關機”、“文字”、“自由定制”等多種屏保模式自由更改;
l 增益補償:對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正;
l PC端通訊軟件軟鍵盤操作,實現了計算機控制探傷儀主機進行探傷的目標;
重要輔助功能
l 角度和K值兩種輸入方式
l 回波次數分析
l 電源狀態指示
l 閘門聲光報警
l DAC聲光報警
l 屏幕的凍結和解凍
l 時鐘顯示
l 休眠和屏保
三、技術參數
檢測范圍
0-10000mm(鋼縱波)
聲速范圍
100 m/s—20000m/s
增益范圍
0dB—110dB(0.1dB、2dB、6dB步進,全自動調節)
衰減器精度
< ±1dB/12dB
顯示延遲
-20μs—+3400μs
采樣頻率/位數
150MHz/8bits
檢波方式
全檢波、正、負檢波、射頻波顯示
探頭零偏
0μs—99.99μs
探頭頻率
0.1MHz—20MHz
探頭阻尼
50Ω、100Ω、150Ω、200Ω、500Ω
重復頻率
500Hz—1000Hz
噪聲電平
< 15%
靈敏度余量
≥62dB(深200mmφ2平底孔)
分 辨 力
>40dB(5N20)
分辨率
范圍<100mm
范圍>100mm
≥0.01mm
≥1mm
線性抑制
0—80%
垂直線性誤差
≤3%
水平線性誤差
≤0.1%
動態范圍
≥36dB
工作方式
單晶探傷、雙晶探傷、穿透探傷
數字抑制
(0~80)%,不影響線性與增益
脈沖強度
200V、400V、600V三檔可選
脈沖寬度
50ns——1000ns
電源
12×3.7V(鋰電池)
環境溫度
-20℃—70℃
環境濕度
20%—95%RH
四、基本配置
序號
物品名稱
規格型號
數量
1
主機(帶腕帶)
SH620
1
2
9V電源適配器
12×3.7V
1
3
直探頭
2.5MHzΦ20
1
4
斜探頭
2.5MHz13×13K2
1
5
探頭連接線
2
6
耦合劑
95%甘油
1
7
數具處理軟件
1套
8
數據通訊線纜
1根
9
合格證\保修卡\裝箱單
1套
10
操作手冊
1
