一、設備組成
控制中心
主機 (包括: 氣動夾緊機構、閉路磁軛縱向磁化器、周向磁化器等) 一套
磁懸液噴灑系統 一套
紫外燈系統 一套
暗室系統 一套
(PLC)控制系統 一套
可升降托架旋轉機構 一套
二、探傷工件
三、設備能力
運轉時間:560小時/月。
探傷節拍:(25—45秒/件)(觀察時間除外)
檢測要求:檢查工件內外表面和近表面因機加工和疲勞而引起的裂痕等細微缺陷。
四、本機設計制定標準
<<磁粉檢測>>GB/T15822.3-2005/ISO-3:2002國標。
五、概述
1.用途

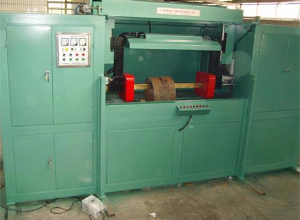

BC-6000型探傷機是固定式、一體型交流多功能半自動濕法熒光磁粉探傷設備。它根據磁化原理設計制造而成。適用于機械、汽車、航空、內燃機、鐵道等行業對軸類、齒輪、盤套類等鐵磁性材料制成的零件的無損檢驗。能發現零件表面及近表面因鑄造、鍛壓、焊接、拉伸、淬火、研磨、疲勞而產生的裂痕以及夾渣等極細微的缺陷。
2.工作原理
該機以小型工業可編程序控制器(PLC)為核心,對系統的機械程控動作,如夾緊、噴灑磁懸液、磁化、松夾、退磁等動作進行控制,能按規定程序完成除上下料及人工缺陷觀察以外的全部探傷過程,即可自動單周操作,又可手動單步操作。
該設備磁化采用復合分段磁化方式,即周向磁化和縱向磁化相配合,分段檢測出磁化范圍內工件表面的全方位缺陷。也可以周向和縱向單獨使用,分別檢測周向和縱向缺陷。
3.磁化原理
在工件中通過的磁棒中通過電流,工件表面和近表面就會產生沿圓周方向的磁場,用于檢測沿工件軸向缺陷;由于工件是環形件,本機磁軛線圈產生的磁場,通過磁棒從工件中心通過,就會在工件中產生一個沿工件周向的二次感應電流,此電流產生的磁場就可檢測工件的周向裂紋。當兩種磁場同時施加于工件時,因周、縱向磁化電流具有一定的相位差,在工件表面可形成復合旋轉磁場,可一次性發現表面近表面所有方向的缺陷。
控制電路采用集成電路技術,利用改變可控硅導通角來調整主電路輸出電流的大小,磁化電流連續可調,并具有斷電相位控制功能,既可用于連續法探傷,又可用于單方向磁化時的剩磁法探傷。
六、設備的主要技術指標
1.磁化磁勢
周向磁化電流(穿棒通電)AC:0—6000A(有效值)連續可調,帶斷電相位控制(無漏檢)。
通電電流AC:0—3000A(有效值)連續可調,帶斷電相控制(無漏檢)。
2. 電極間距:0—1200mm。
3. 磁化原理:通電、穿棒法。
4.磁化方式:周向磁化、縱向磁化、復合磁化三種可靈活選用。
5. 退磁方式:衰減式自動退磁
6.退磁效果:工件退磁后剩磁 ≤0.2 mT
7.工件運行:工件上料、磁化、噴灑磁懸液、觀察等工件轉換采用槽輪機構.
8.氣源壓力:0.4~0.8 Mpa (氣源用戶自備)
9.紫外線強度:距光源380 mm 處, ≥ 1000μW/cm2
10.暫載率:≥40%
11. 電源:380V,50HZ,>350A。
12.靈敏度測試:按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定,以標準2號A型試片測試,顯示清晰。
13.檢查面:工件全部表面的裂紋等缺陷。
14.使用環境:—10℃—+40℃,相對濕度≤80%。
15.貯存環境:溫度—20℃—60℃,相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。
16. 工藝流程:人工上料——穿棒——旋轉噴灑——磁化——旋轉觀察——退磁縮棒——下料(自動擋和手動擋)
七.結構形式
該機為機電一體式結構,主要由磁化電源控制系統、磁化裝置、磁懸液噴灑及回收系統、夾緊機構、紫外燈、暗室和退磁機等部分組成。
1.磁化電源控制系統
磁化電源控制系統由元器件安裝板、電源控制器件、可編程序控制器(PLC)、交流磁化控制電路、電流指示系統、可控硅、隔離控制變壓器和互感器等控制元件。
2.夾持裝置
夾持裝置以床身為基礎,不銹鋼集液槽為界,分上下兩部分。
夾持裝置下部裝有氣動控制組件,磁懸液儲液箱,儲液箱上有攪拌泵和抽液泵。儲液箱右側裝有周、縱向主變壓器、電流互感器等。
夾持裝置上部為磁化和觀察區,裝有磁化器、工件架、夾緊機構、磁軛線圈等。
3. 閉路磁軛磁化器:由縱向變壓器提供低壓大電流,通過固定在閉路磁軛上的磁化線圈產生的向磁場,在工件中產生二次感應電流實現工件周向裂紋的檢測。
4.周向磁化器:由周向變壓器提供低壓大電流,通過氣動夾緊工件通電使電流從工件中心通過,產生周向磁場,實現軸向裂紋的檢測。
6. 穿棒機構和閉路磁軛
穿棒機構由50*450氣缸推動磁棒實現,確保磁棒從軸承環中心通過,不碰傷工件,電流通過電不燒傷工件。
閉路磁軛由70*70的高錫錫鋼片制作而成,導磁性能好,磁場強度集中。
7.氣動機構:由氣缸和配套的電磁閥、調速閥、氣源處理組件等構成,用于磁棒的夾緊和松開。
8.磁懸液噴灑及回收系統
磁懸液噴灑及回收系統由集液槽、儲液箱、抽液泵、攪拌器、輸液管、控制閥和噴頭組成。其中儲液箱為獨立整體,它根據液體流動原理設計而成,箱蓋上裝有攪拌泵和抽液泵,進行磁懸液的抽液和攪拌。本機對磁懸液的攪拌使用回沖法,即先由攪拌泵將磁懸液抽出,再由管道將此磁懸液送回儲液箱并高速沖刷儲液箱底部,將底部沉淀的磁粉沖起達到使磁粉均勻的懸浮在煤油或水中形成磁懸液目的。為了使磁懸液不產生吸附沉淀,儲液箱與集液槽均采用非磁性材料不銹鋼制成。
9.暗室及紫外燈
本機暗室為前開門結構,由四根立柱支撐體固定在床身上,上裝有照明燈、排氣扇、紫外燈,紫外燈為5*20W管式,四周及頂棚為高級合成革,用于熒光磁粉探傷時遮蔽白光。
10. 本裝置采用防打火設計。
八、可升降旋轉觀察機構
設備配可升降旋轉托架,方便工件旋轉,同時可根據工件直徑大小調整旋轉機構的中心高。
九、其它
在磁粉噴淋裝置,磁化裝置底部安裝不銹鋼收集槽,切實落實防止漏水措施。
各裝置能夠進行單獨手動操作。
主機上安裝能夠操作的操作盤。
裝置安裝在地面上,不使用設備基礎。
潤滑油脂為黃油。
在電磁閥上安裝消音器。
安裝空氣處理三聯件。
電線兩端有線號表示。另外,用顏色區分電線種類。
十、特性和功能
根據工件設計的專用設備,適用于專用工件的探傷。
復合磁化,解決工件一次全方位復合磁化無漏檢現象。
主電路為無觸點控制、噪音低、設備性能穩定。
本探傷機采用PLC集中控制。
本機采用低壓大電流的輸出方式,電流、安匝數可調。
十一、電路工作原理
本機采用可編程序控制器(PLC)來控制整機動作,每個動作順序及磁化的次數和時間,可根據不同工件的檢測工藝要求來編制PLC的工作程序,以便使整個探傷設備達到*大的使用效率和*佳的使用效果。
十二、磁懸液的配制
水劑磁懸液的配制
熒光磁粉:2-3克/升水
分散劑:0.2% 檢查液重量
防銹劑:0.5% 檢查液重量
消泡劑:0.5-1克/升水
油劑磁懸液的配制
(應使用無味煤油,閃點≥96℃)
熒光磁粉:2-3克/升無味煤油
分散劑:0.2% 檢查液重量
2.磁化電流的選擇
周向磁化電流一般可以下式計算
連續法:I=8D~15D
剩磁法:I=20D~40D
式中 I-為電流值A
D-試件直徑或*大寬度
以上數值為參考值,實際工作數值應由靈敏度試片試驗決定。
十三、附屬備件
標準試片 一套
磁 粉 一Kg
磁 強 計 一只
十四、商務條件
1.用戶自備
(1)電源:供給指定地點(一處),380V,50HZ,>350A。
(2)氣源:供給指定地點(一處)大于0.4Mpa。
2.交貨日
(1)訂貨后到設計、制作、檢查出廠止,40個工作日。
(2)從出廠到貴公司指定地點安裝、交貨為止,為3日以內。
十五、質量保證
1.設備予驗收
(1)預驗收是設備制造廠制造完畢后,按<<磁粉檢測>>GB/T15822.3-2005/ISO-3:2002國標和雙方簽定的技術要求驗收。
2.安裝調試
(1)安裝調試是指設備到達需方后,在操作現場的安裝與調試,設備到達需方后,必須在一周內通知供方,3日內供方的安裝與調試人員到達需方進行安裝調試,并進行正式驗收。
(2)安裝調試結束后以雙方簽署的《入廠驗收報告》之日期起計算包修期。
3.質量保證和售后服務
(1)設備所有元件及原材料的購進,都通過嚴格篩選和認證,保證是正規廠家生產。
(2)所有的自制件均采用合格材料,嚴格按設計工藝要求制造。
(3)質量保證期,自雙方簽署合格的《入廠驗收報告》之日起,包修12個月,并終身服務。
4.保證期內出現設備本身質量問題,需方立即通知供方,供方在48小時內到達需方,免費修理。保證期限外出現質量問題,在48小時到達需方(有償修理)均在1天內完成修復。
5.人員培訓
人員培訓是指設備操作培訓,直到探傷工會操作為止。
6.包裝與運輸
(1)包裝箱嚴格按標準規范進行包裝,運輸,汽車代辦托運。
(2)包裝和運輸費用,運輸費、運輸保險費、包裝費用由供方承擔。
十六、主要元器件
序號 | 名 稱 | 規格型號 | 備注 |
01 | 空氣開關 | TM系列 | |
02 | 交流接觸器 | CJ40系列 | |
03 | 交流接觸器 | JZC1D系列 | |
04 | 繼電器 | MY-2NJ系列 | |
05 | 斷路器 | DZ系列 | |
06 | 電機保護斷路器 | 3VE1系列 | |
07 | PLC | CPM1A系列 | |
08 | 電動元件 | ||
09 | 可控硅 | KP系列 | |
10 | 可控硅觸發線路板 | 自制 | |
11 | 快熔 | RSO系列 | |
12 | 互感器 | LMZJ1系列 | |
13 | 周向主變壓器 | SD380V/380V40A | |
14 | 交流磁化主變壓器 | 380V/380V30A | |
15 | 按鈕開關 | LA19系列 | |
16 | 指示燈 | AD16系列 | |
17 | 電機 | MY系列 | |
18 | 泵電機 | DB系列 | |
19 | 減速機 | WPA系列 | |
20 | 銅材 | 銅板、銅排 | |
21 | 鋼材 | 角鋼、槽鋼、鋼板 | |
22 | 熒光燈 | 5*20W | |
23 | 電纜線 |
