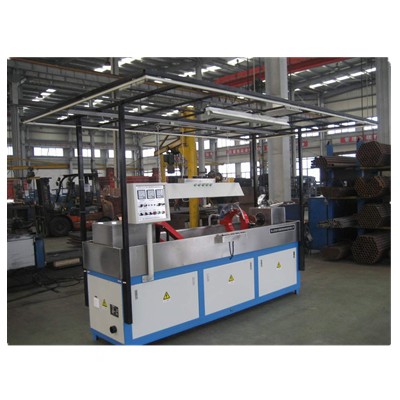

一、概述:CEW-2000型交直流熒光磁粉探傷機系機電組合式半自動磁粉探傷設備,由電源控制系統、夾持磁化裝置、磁懸液系統等幾大部分組成,適用于以濕式磁粉法檢測由鐵磁性材料制成的半軸、管、棒類零件的表面及近表面因鑄造、鍛造、加工、疲勞等各種原因引起的裂紋和各種細微缺陷。
本設備采用手動、自動兩種運行方式,由可編程控制器(OMRON PLC)集中控制。手動時,可進行每個功能的單步獨立操作;自動時,設備自動執行PLC內部程序,工件上料到位后,按啟動按鈕,可實現工件夾緊——噴淋——轉動——磁化等一系列動作。對于長工件需分段進行磁化,周向磁化采用直接通電,縱向磁化采用一只移動式線圈及一只固定式異形線圈具,有良好的磁化效果。交流磁化均帶斷電相位控制,具有較好的剩磁穩定度,既適用于連續法探傷檢查,又適用于剩磁法探傷檢查。復合磁化在工件上形成旋轉磁場,一次性全方位顯示磁跡,具有較高的工作效率。
二、主要技術參數:1、周向磁化電流:AC 0-2000A有效值,連續可調;
2、縱向磁化磁勢:AC 0-12000AT,有效值,連續可調,
DC:0-6000AT,平均值(半波兩倍于平均值);
3、磁化靈敏度:15/50A1型試片顯示清晰;
4、暫載率:≥30%;
5、電極間距:60-1500mm,可調;
6、運行方式:手動、自動運行;
7、磁化方式:周向、縱向、復合磁化;
8、尾架電極箱運動方式:手動;
9、夾緊方式:氣動;
10、退磁方式:自動衰減式退磁;
11、 縱向退磁磁勢:AC:12000-0 AT,有效值,連續可調;
周向退磁電流:AC:2000-0 A,有效值,連續可調;
12、退磁效果:≤160A/M(0.2mT);
13、電源:三相四線380V±10% 50HZ 瞬時80A;
14、外形尺寸: 2800(長)×750(寬)×1600(高)mm;
15、 重量:約1200Kg。
