一、概述

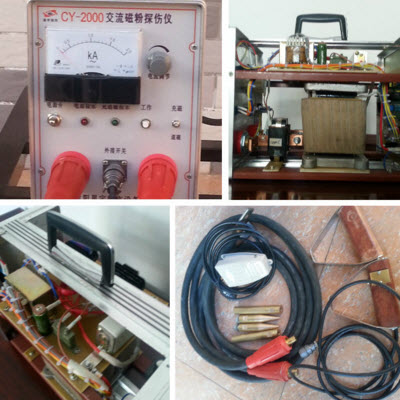

CY-2000型交流磁粉探傷儀是便攜式磁粉探傷儀器,能對被探傷工件進行交流磁化和自動退磁;能用作外加法磁粉探傷和剩磁法磁粉探傷;可固定在車間或試驗室使用,也可攜帶到探傷現場使用。配以附件能使各種零件的異形部位獲得合適磁化,能使大尺寸零件分段局部磁化。
儀器采用邏輯控制電路。交流磁化帶斷電相位控制器,剩磁穩定,確保探傷質量;自動退磁能從所用磁化電流自動漸降到零,使剩磁消失,操作方便、效果好。儀器利用調整可控硅導通角的大小來調整磁化、退磁電流的大小, 避免了用調壓變壓器調整大電流易燒壞變壓器的缺點。
二、技術性能
1、交流磁化電流: 0-2000A連續可調,短時斷續通電,帶斷電相位控制器,剩磁穩定度不超過±5%;
2、自動退磁電流:2000A-0連續可調,退磁時間小于5秒;
3、輸出負載條件:75mm2銅芯軟電纜2+3m;
4、電源:220V,50Hz,*大約36A;
5、外形尺寸: 380(長) × 200(寬) ×300(高) ;
6、重量: 19公斤。
三、電路原理
12V直流穩壓電源提供可控硅觸發電路的工作電源。當工作選擇開關SA2置“充磁”位置,退磁電路不工作,由移相電路、斷電相位控制電路控制脈沖形成電路,按下“充磁-退磁”按鈕SB0,脈沖形成電路輸出相位連續可調的、斷電相位受控制的移相脈沖,經信號隔離后送到交流磁化、退磁主電路, 在主電路輸出端輸出連續可調的斷電相位受控制的交流磁化電流。
當工作選擇開關S2置“退磁”位置,退磁電路工作,退磁電路、移相電路控制脈沖形成電路,按下“充磁-退磁”按鈕SB0,在脈沖形成電路輸出相位漸移的移相信號,此信號經隔離后接至交流磁化、退磁主電路,在輸出端輸出退磁電流。準確的充磁或退磁電流值由峰值-有效值電流表即KA表指示。
四、結構特點
儀器主電路底座在下半部,觸發電路印刷板在上部,打開后面板即可檢修, 觸電路的其它部分在上半部打開側板即可檢修。
儀器附件電源電纜是一根三芯電纜, 一端通過園形三芯插頭插入儀器上電源插座,另一端通過輸入電源插頭座與電網配電板上開關相接,三芯電纜中紅、白兩線接通220V電源,黑線接通地線,配電板開關合上時,主電路即有220V交流電壓,觸發電路則需接通儀器上“電源”開關才能工作。需要整機斷電時, 應斷開電網配電板開關。
為便于拆卸輸出電纜,采用大電流插頭座。兩根75mm2電纜一端為大電流插頭,可插入儀器面板大電流插座上,并用插頭所帶夾緊螺母使大電流插座夾緊插頭,以免因接觸不良而引起故障。電纜另一端為銅接頭,它可接到附件支桿探頭上,作極棒法(刺入法)磁化,或?qū)摄~接頭用螺栓連成一體用纏繞法或穿棒法磁化。
支桿探頭的頭部為可拆卸的銅頭,可通過銅網墊接觸工件,使不易發生因接觸不良引起的故障。帶按鈕開關的一個支桿探頭, 有一電纜通過小園形插頭接入面板的“外接開關”插座。支桿探頭上的按鈕開關即可同面板"充磁-退磁"按鈕一樣作充磁或退磁用。
五、使用和維修
1、使用前注意和檢查
儀器使用前應詳細閱讀本說明書,初次使用或久藏復用前,應檢查其外部零件是否完好,也可打開儀器側板,檢查其內部零件是否松動,但勿隨意拆裝零件。
儀器應在清潔、干燥、通風良好、無酸堿等腐蝕氣體的環境中存放和使用,此環境不應有高溫及強烈振動、沖擊。
儀器可固定在車間或試驗室內使用,也可搬運到探傷現場使用。
檢查電網電壓與儀器所要求的220V電壓是否相符,連接是否正確,電網及開關容量是否符合要求,然后才能接通電源。
2、使用操作
(1)將輸出電纜的園形插頭插入儀器,將輸入電源插頭插入電網配電板插座,接通配電板開關,儀器主電路已接通電網;
(2)接通儀器“電源”開關S1,電源指示燈亮,儀器觸發電路通電;
(3)將工作選擇開關S2轉到第1位“充磁”位置時,將“電流調節”旋鈕RP1調到*小或合適的位置;
(4)將兩根75mm2電纜的大電流插頭分別插入大電流輸出插座并旋轉夾緊螺母使大電流插座夾緊插頭, 電纜另一端的兩銅接頭則根據探傷要求接支桿探頭或?qū)摄~接頭接成一根電纜;
(5) 將支桿探頭接通好探傷工件,該方法為通電法,根據電流方向產生通電磁場可以檢測該方向的缺陷?;螂娎|纏繞到工件上,該方法為感應法,根據電流方向產生感應磁場,可以檢測該方向內所有缺陷裂紋,這種方法適用于棒類工件?;?qū)㈦娎|作穿棒通過工件,該方法為穿棒法,通過感應磁場可以檢測環形工件的斷裂傷痕。
(6)按下“充磁”開關或腳踏開關SB0,調節“電流調節”旋鈕,使電流表KA指示到探傷要求的電流值,再按SB0完成充磁。在*大電流下用外加法充磁探傷時,一般不要超過5秒,多次通電,應有10倍以上的間歇時間。
(7)若需進行工件自動退磁,只需將“工作選擇”開關S2轉至第2位“退磁”位置,按上述(1)到(7)步驟進行退磁。
(8)停止使用,切斷儀器電源開關S1及電網配電板上的總開關, 必要時將外接附件拆除。
3、故障檢修
(1)保險絲熔斷:安裝在主機后面,電源輸入航空插座的右側使變壓器初級電流超過1A,均可引起保險絲熔斷,拔下印制電路板后更換保險絲,如仍熔斷,可能是電源變壓器故障,否則是直流穩壓電源或觸發電路故障。
(2)快速熔斷器熔斷或可控硅損壞: 凡引起主變壓器初級電流過大的故障可使快速熔斷器F1熔斷(此時快速熔斷上紅色指示器凸出)甚至使可控硅損壞??上葦嚅_兩反并聯可控硅中的一只的控制極, 將工作選擇開關轉到“充磁”位置檢查觸發電路電阻R18、R23兩端電壓波形是否均為寬度小于10ms的等寬矩形脈沖,如波形不正常,則故障在功放級前,否則故障在功放級后,可進一步檢查。
(3) KA表無指示:當負載接上后正常使用本儀器,無磁化電流致使KA表無指示,可能是觸發電路故障,檢修方法可能照上述第(2)條進行。
