主要技術指標
CY-500
CY-1000
CY-2000
CYD-3000
CYD-5000
交流磁化電流
峰值
有效值
峰值
有效值
峰值
有效值
峰值
有效值
峰值
有效值
0-700A
0-500A
0-1400A
0-1000A
0-2000A
0-1400A
0-3000A
0-2100A
0-5000A
0-3500A
半波直流磁化電流
-
-
-
-
-
-
0-2000A
0-1000A
0-4000A
0-1600A
退磁電流
0-700A
0-500A
0-1400A
0-1000A
0-2000A
0-1400A
0-3000A
0-2100A
0-5000A
0-3500A
電 源
單相220V
兩相380V
重 量
7KG
16KG
23KG
55KG
120KG
一、概述
1.用途

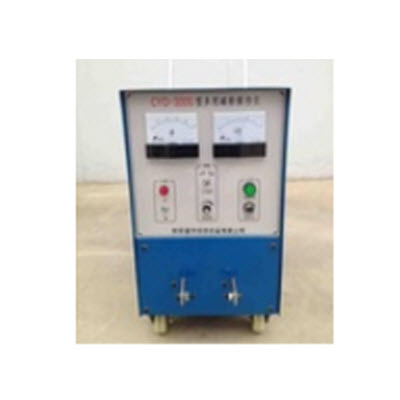

CYD-3000多用磁粉探傷儀是便攜式磁力探傷儀,是小車式磁粉探傷設備。它根據磁化原理設計制造而成,符合JB/T8290-1998《磁粉探傷機》標準。適用于機械、汽車、航空、內燃機、鐵道等行業對鐵磁性材料制成的零件的無損檢驗。能發現零件內外表面及近表面因鑄造、鍛壓、拉伸、淬火、研磨、疲勞而產生的裂痕以及夾渣等極細微的缺陷(深離零件表面的缺陷不可用此法檢查)。能對被探傷工件進行交流磁化和退磁,能用作外加法磁力探傷和剩磁法磁力探傷;能固定在車間或?qū)嶒?yàn)室使用,也能攜帶到探傷現場使用;配以附件,能使各種零件的異形部位獲得合適的磁化;能使大尺寸零件分段局部磁化。
2.原理
該設備磁化電源的主電路采用可控硅無節調壓電路,利用隔離主變壓器以低電壓大電流方式輸出,對工件進行磁化,從而就可檢查出工件表面和近表面因鍛壓、拉伸、淬火、研磨、疲勞而引起的裂痕及夾渣等細微缺陷。
控制電路采用集成電路技術,利用改變可控硅導通角來調整主電路輸出電流的大小,磁化電流連續可調,并具有斷電相位控制功能,既可用于連續法探傷,又可用于單方向磁化時的剩磁法探傷。自動退磁能從所用磁化電流自動漸降到零,使剩磁消失,操作方便、效果好,儀器利用調整可控硅導通角的大小來調整磁化、退磁電流的大小,設計合理,工作可靠。
本機的輸出電壓低于36V,因此不會對人體構成電的傷害。
3.磁粉探傷基本原理
自然界中磁力線總能保持其連續性。當鐵磁性工件放在使其飽和的磁場中時,磁力線便會被引導通過工件。如果磁力線遇到工件材料上的不連續(即裂紋、夾渣、氣孔等缺陷),而磁力線為了保持自己的連續性,則必須繞過這些缺陷。
若這些缺陷位于材料的表面或近表面,但由于工件中的磁力線已達到飽和狀態,則磁力線就會繞過這些磁導率較低的(磁阻較大)區域而泄漏出工件表面形成“漏磁埸”。這樣在缺陷的兩側便會產生磁極,將磁粉(或磁懸液) 噴灑于有缺陷工件表面,則缺陷磁極吸引磁粉,便可形成明顯可見的線狀或點狀堆積。
必須說明,工件經磁化后并不是所有的缺陷都能顯示。當缺陷方向平行于磁力線時,磁力線就不能泄漏出工件表面,只有當磁力線與缺陷延展方向互相垂直或成一定夾角時,缺陷才能顯示出來。
如缺陷離工件表面較深,磁力線雖然也能形成彎曲,但還不致于暴露在工件表面之外,則不會產生較大的“漏磁埸”,因此此刻的缺陷顯示可能較弱或完全不顯示。
二、 設備的主要技術指標
1.1磁化電流: AC 0-3000A (峰值) 連續可調
帶斷電相位控制功能
2.剩磁穩定度: 單方向磁化 ±5%
3.磁化效果: 工件表面用A型15/50試片貼面,顯示清晰
4.電源: 二相三線 AC 380V±10% 50HZ *大約 60A
5. 暫載率: ≥10%
6.輸出負載條件:95m㎡銅芯軟電纜3.4m兩根
三.控制電路工作原理
該機電路原理圖見附圖。將電源電纜插頭插入儀器插座,將電纜的三相四線插頭插入電網配電板插座,接通配電板開關,儀器主電路已接通電網。打開電源開關S1,控制電路接通,電源指示燈亮。本機主控電路部分的可控硅V1、V2及主變壓器T1構成磁化主電路。磁化電流的大小由觸發電路通過改變V1、V2的導通角來實
A指示磁化電流的大小。
可控硅觸發電路的觸發信號分別由AP1產生,RP1為電流調節電位器,調節其輸出脈沖的移相角。
AP1的電源由電源變壓器T2提供。
可控硅觸發電路電原理圖見附圖。
AP1是可控硅觸發電路板,該板上的電路主要由以下幾部分組成:
1. 12V直流電源
2. 脈沖同步電路
3. 移相電路
4. 脈沖形成電路
5. 斷電相位控制電路
6. 光電耦合隔離電路
7. 放大驅動電路等組成
該電路具有結構簡單,性能可靠,帶斷電相位控制功能等特點。
四.搬運、開箱和安裝前的準備
1.開箱
開箱時應按照裝箱單檢查設備、附件、備件是否齊全,機器突出部位有無損壞。
2.安裝
安裝前的準備
將三相電源布置到探傷機擺放位置,并在設備附近應設置合適的電源總開關。把自支桿探頭固定到電纜線上,把電纜線另外兩頭連接到探傷儀前側銅排上。把電源插頭P28旋緊。
五.設備安裝注意事項
本設備應在清潔干燥,無粉塵,無污染,無腐蝕性氣體,通風良好的環境中放置和使用, 避免陽光直射和劇烈沖擊碰撞。
本設備適應環境溫度:-10°C~+40°C,相對濕度:≤85%。
并且電源進線截面應 ≥ 6mm2。
使用本設備在安全上必須注意的問題:
1.設備的外殼必須具有良好的接地?。?!
2.探傷機在進行磁化操作時會對外輻射較強磁場,對某些不能在強磁場中工作的儀器和設備,必須移開或加強屏蔽。
3.本機采用二相380V交流電供電.二相380電源接到插座上,接線時檢查對應插頭接線。
4.電網中不應存在有強烈的中頻干擾,以免損壞電器元件,影響設備正常工作。
六.面板及按鈕功能
電源“開關”: 為工作電源開關, 右旋為開,左旋為關
“KA” 表: 指示磁化電流大小
“電流調節”: 調節磁化電流的大小
“工 作”: “充磁退磁”轉換開關在“充磁”位按“工作”按鈕可對工件上磁,“退磁”位按“工作” 按鈕可對工件進行自動衰減式退磁。
