1、用途

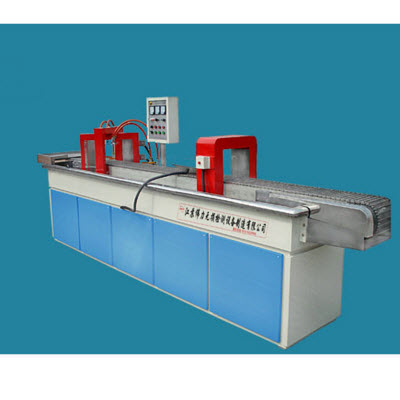

CDG-2000型微機控制三維交叉線圈磁粉探傷機與4000通用機、輸送線觀察臺、退磁機等組合成線,適應檢測中小型汽車復雜件表層及近表層裂紋的檢測。
只要正確、合理選擇工藝參數,合理設定電流強度、通電時間、熒光照度等參數,即可保證探傷靈敏度要求;磁化采用三維線圈法,電流加載時,電流強度應從小到大,逐步增加,不燒傷工件;探傷對工件表面無任何損傷。
本機三線圈磁化既可分別進行,又可同時進行;設有磁化電流無級調節。
該探傷機具有很好的剛性,技術先進,運行可靠;整機設計制造符合JB/T8290-1998《磁粉探傷機》國家標準。
磁粉探傷機具有的技術特點、結構、原理等成熟可靠。
磁粉探傷機的電氣、氣動等元器件采用國內外著名品牌(上海人民電器、日本歐姆龍、德力思等)。
該探傷機為全封閉形式,設有帶鎖的門板,便于維修及調整。
該探傷機關鍵零部件采用高絕緣強度環氧材料、尼龍材料,具有良好的絕緣性能良好及采用1Cr18Ni9Ti不銹鋼制造床身、集液槽及儲液箱等良好的防銹性能。
2、原理
該設備以小型工業可編程序控制器(PLC)為核心,對系統的機械程序動作,如噴灑磁懸液、磁化、輸送和轉動等動作進行控制,能按規定程序完成除上下料及缺陷觀察以外的全部探傷過程,既可自動操作,又可手動單步操作。
該設備對工件的磁化采用復合磁化的方式,即磁化均使用50Hz工頻交流電作為電源,兩路電壓的相位差120°。工件在復合磁化時,由矢量分析可知,在被探工件的內外表面將形成一個隨時間變化的橢圓形旋轉磁場。只要選擇合適的磁化電流強度,就能使工件的內外表面獲得較均勻的磁場分布。
該設備的磁化電源主電路采用可控硅無極調壓電路,利用隔離主變壓器的底電壓大電流方式輸出,對工件分別周、縱向交流磁化,從而可檢查出工件的內外表面的近表面因鑄造、鍛壓、拉伸、淬火、研磨、疲勞等產生的裂紋及夾渣等細微缺陷。
控制電路采用集成電路的技術,利用改變可控硅的導通角來調整電路的輸出電流的大小。磁化電流連續可調,并具有斷電相位功能,既可以連續法探傷,也可以用于剩磁法探傷。
設備的輸出電壓低于36V,對人體不會構成電的傷害。
3、設備的主要技術指標
1、線圈一磁化磁勢AC:0—18000A連續可調,帶斷電相位控制(有效值)。
2、線圈二磁化磁勢AC:0—18000AT連續可調,帶斷電相控制(有效值)。
3、線圈三磁化磁勢AC:0—18000AT連續可調,帶斷電相控制(有效值)。
4、磁化方式:復合磁化(也可單線圈磁化)。
5、磁化效果:工件表面A型試片顯示清晰;
6、退磁效果:工件退磁后剩磁≤0.2mT
7、電源:三相四線 380V±10% 50Hz *大約400A(瞬時);
8、外形尺寸:(長)×(寬)×(高)(mm);
9、 紫外線強度:工件距離紫外燈泡380mm處強度大于1000μW/cm2
10、重量:總重約2500KG;
11、暫載率:≥20%。
