一、概述:

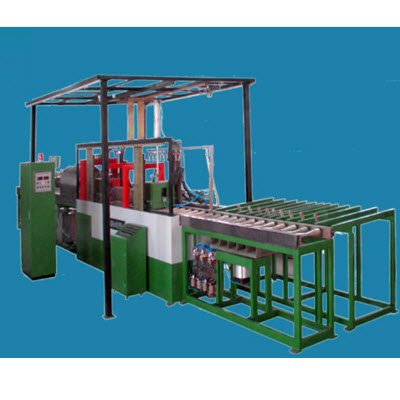

CJW-6000型程控?zé)晒鈿馄看欧厶絺麢z測線是固定式專用流水線式磁粉探傷設備。適用于濕磁粉法探傷,可對長度在680-2000mm,直徑在?219—?426以內的氣瓶表面和近表面因鑄造、鍛壓、淬火、研磨、疲勞等因素引起的裂紋進行批量檢探。
本機采用PLC程序控制,實現除觀察、分料外的全過程自動化操作。配有“手動、自動”兩種操作方式??煞植絾闻牟僮鳌⒁部蛇B續循環操作。“手動”操作是撳哪個鍵就做哪種操作;而“自動”操作是啟動后,工作順序是上料機構動作,將工件送入待料機構,待送氣缸下降,輸送電機開始工作將工件傳送到磁化機構,有光電開關控制傳送的停止,此時旋轉氣缸將旋轉機構升起,旋轉電機開始工作,同時噴液兩只磁化機構下降,旋轉停,夾緊氣缸工作將工件夾緊后磁化,磁化噴液停,再磁化,磁化停,旋轉機構工作,旋轉觀察,觀察結束后兩只磁化機構上升,旋轉機構下降,輸送電機將工件傳送通過專用退磁線圈自動退磁后將工件送至下料輸送機構(輸送開關打開),通過清洗通道對工件進行清洗,清洗和輸送同時工作,觀察后是正品的下料開關置于開的位置有尾部光電開關控制工件下料,廢品的下料開關置于關的位置從而達到正次品分道運送,一個工件檢測完畢,接著又自行啟動,進行下一工件的自動檢測。這樣不間斷的實現工件的連續檢測。為便于觀察和打印傷痕記號,只需踩住腳踩開關,使工件停止轉動,松踩后又繼續工作,設備設有缺流報警系統,可自動報警,以防漏檢。
本設備主電路采用可控硅無觸點控制,無節調流低電壓大電流輸出,噪音小,性能穩定可靠,使用壽命長,采用斷電相位控制,使剩磁法檢測不漏檢。
在可控硅觸發系統上增設了“故障自診斷”顯示功能,為調試及日常的使用維護提供了極大方便。
二、技術指標:
2.1. 周向磁化:AC:0-6000(有效值)連續可調,帶斷電相位控制,暫載率約10%;
2.2. 縱向磁化線圈:共有4只,固定2只,移動2只,磁化磁勢為20000AT
2.3. 探傷靈敏度:被探處A型2#試片刻槽清晰顯示。
2.4. 退磁方式:機上專用穿過式退磁,退磁后剩磁不大于3GS(0.3mT)。
2.5. 磁化范圍:氣瓶外表面。
2.6. 磁化方式:周向、 縱向 、復合。
2.7. 控制方式:微機控制,時序為:上料→待料升起→待料下降→輸送工件→到磁化工位,輸送停→旋轉機構升起,旋轉、噴液、磁化機構下降→夾緊旋轉?!呕鷩娨和!俅呕砷_旋轉人工檢測→旋轉機構下降→輸送→退磁、下料輸送→清洗→下料氣缸動作→正次品下料(由下料開關控制)、完成下料,一個工件檢測完畢。
2.8.紫外線強度:距光源380mm處,強度不小于1000μW/CM2。
2.9.轉動速度:可控。
2.10.電源:AC 380V±10%,50HZ,約350A。
2.11.總重量:約 2.5噸。
