一:本機特點
閉環控制端口可控制高、中頻感應加熱設備功率,與待控制設備啟動開關端囗同時使用,可實現自動恒溫,及定時加熱、定溫定時加熱。
釆用光纖傳惑:避免電磁干擾 ( 如高、中頻感應加熱等電磁輻射環境 ) , 探頭與主機分離,適應高溫工作環境。
光路耦合技術,實現完全同軸激光瞄準,適宜小目標精確瞄準。
數字發射率調整及顯示。
兩個繼電噐開關端口,預熱報警及恒溫報警,報警溫度點分別設定?;虬磻粢笤O置。
自動延時倒計時兩種方式可選,啟動機器開始倒計時及工件加熱到設定溫度點開始倒計時。
二:主要參數及配置
電源:交流 220V
主要產品型號(分三類)
型號 | 溫度范圍 | 結構模式 |
STK280 | 250-800 ℃ | 在線式光纖測溫儀 |
STK412 | 400-1200 ℃ | 在線式光纖測溫儀 |
STK1513 | 150-1300 ℃ | 在線式光纖測溫儀 |
STK716 | 700-1600 ℃ | 在線式光纖測溫儀 |
STK1020 | 1000-2000 ℃ | 在線式光纖測溫儀 |
STK1527 | 1500-2700 ℃ | 在線式光纖測溫儀 |
◆ 鋁專用紅外測溫儀: 型號 溫度范圍 結構模式
STK-AL 250-1000℃ 在線式光纖測溫儀
◆ 請注意 : 低溫型 :STK 060 、溫度范圍 為: 0-600 ℃,為 普通在線式測溫儀,不是光纖測溫儀,但控制功能相同,詳細介紹請參考 STK060 特別說明,此章節部分內容不適合 STK060
距離系數: 75 : 1
重復精度: 1 ℃
發射率調整:數字式調整及顯示 , 范圍:低 L50--00( 出廠設置 )-- 高 H50
環境溫度:光纖探頭≦ 150 ℃,主機≦ 70 ℃
激光瞄準:完全同軸激光瞄淮
自動延時時間可調范圍: 0--999 秒
外型規格: 240 × 180 × 110MM, ( 左右×前后×高 ) ,探頭規格:直徑 20 × 90MM 。

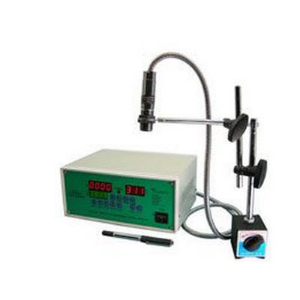

標準配置:主機及光纖探頭 1 套,磁力探頭固定架 1 套 , 腳踏開關一個,說明書一份,及電纜,
標配光纖長度 1.4 米。 ( 可按客戶要求定做 )
三:本機注意事項
光纖護套 ( 金屬軟管 ) 應避免接觸高溫物體及高、中頻感應圈,以免因燒灼而損壞光纖
激光瞄準為完全同軸激光瞄準,如工件直徑為 1-2 毫米,探頭與工件距離一般在 200--250 毫米之間,而不能太遠, ( 以紅光光斑中心為準 )
發射率調整:范圍:低 L50 — 00( 出廠設置 )-- 高 H50 ,發射率越低顯示溫度越低,發射率越高顯示溫度越高, ( 一般情況下不需調整 )
自動延時時間設定為 000 秒時,機器黙認點動方式,自動延時無效。
為防止發射率、預熱報警被誤修改,所以發射率、預熱報警設定需要相對應輔助鍵同時操作
四:結構示意圖
前面板
實測溫度: 顯示實際測量溫度
恒溫溫度: 顯示已設定的自動恒溫溫度,如按下 預熱報警 鍵不松開,則顯示已設定的預熱報警溫度
待 定 義: 特殊功能鍵,無特別說明此鍵無效
延時方式: 選擇啟動機器、或者工件加熱到已設定的恒溫溫度點開始倒計時。(指示燈亮:恒溫溫度點開始倒計時),指示燈不亮,啟動機器同時開始倒計時。
溫度設定 + : 升高恒溫溫度,但設定預熱報警溫度時,需同時按下 預熱報警 鍵,才能進行設定,(避免誤修改)。
溫度設定 - : 降低恒溫溫度,但設定預熱報警溫度時,需同時按下 預熱報警 鍵,才能進行設定,(避免誤修改)。
激光瞄準: 按下此鍵,可即時開關激光瞄準,但如已開啟激光瞄準, 30 秒內此鍵無操作將自動關閉,
時間設定 + : 增加自動延時工作時間,時間范圍 0-999 秒。但設定發射率時,需同時按下發射率 鍵進行操作。
時間設定 - : 減少自動延時工作時間,時間范圍 0-999 秒。但設定發射率時,需同時按下發射率 鍵進行操作。
啟動開關: 自動延時工作方式時,啟動整機工作,功能與機器后面板 本 機腳踏開關 ( 接通 ) 相同,單一用來測溫時無作用。
停止開關: 自動延時工作時,停止整機工作,功能與機器后面板 本機腳踏開關 ( 斷開 ) 相同,單一用來測溫時無作用。
電源開關: 整機電源開關
預熱報警: 設定及顯示預熱報警溫度,操作時請按下此鍵,顯示已設定的預熱報警溫度,如按下此鍵不松開,同時按 溫度設定 + 、 - 鍵 ,則調節預熱報警溫度。
發射率顯示 :按下此鍵,顯示已設定的發射率,如不松開同時再按 時間設定 + 、 - 鍵 ,則改變發射率,發射率范圍為: L50-00-H50 之間變化, L 表示發射率低, 00 表示出廠設置, H 表示發射率高,(發射率高實測溫度顯示越高)。
計時方式指示燈 : ON ( 亮 ) : 工件加熱到上限溫度點時,開始倒計時; OFF ( 不亮 ) :啟動機器同時開始倒計時
時間顯示 : 顯示已設定的自動延時時間,(全量程數字為 999 ,標準設置刻度為秒,即量程為 999 秒)
后面板
17.本機腳踏開關 : 功能同前面板 啟動、停止鍵 ,適合遠距離控制整機工作與停止,機器單一用來測溫時不需連接
18.被控制設備啟動開關連接端 : 使用功率控制功能時,作為被控制設備啟動與停止開關,開關特性與溫度無關系,用途是與功率控制線連接端 同時使用,實現功率控制。
19.功率控制線連接端: 連接到被控制設備功率調節電路。 ( 有兩種模式,以說明書為準 ) 。
20.預熱報警開關: 溫度達到預熱設定溫度時,開關動作,適用于特殊工藝需要(如充保護氣,蜂鳴器、報警等)
21.恒溫報警開關: 溫度達到恒溫溫度時開關動作
22.電源 : 220VAC (交流)。
23.光纖 : 請避免強外力,遠離高溫物體及高頻感應圈,以免燒灼。
五:安裝示意圖
