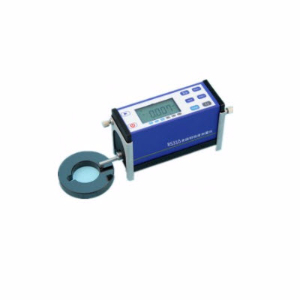

本儀器在測量工件表面粗糙度時,先將傳感器搭放在工件被測表面上,然后啟動儀器,由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行,傳感器通過內置的銳利觸針感受被測表面的粗糙度,此時工件被測表面的粗糙度會引起觸針產生位移,該位移使傳感器電感線圈的電感量發生變化,從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號,該信號經過放大及電平轉換之后進入數據采集系統,DSP芯片對采集的數據進行數字濾波和參數計算,測量結果在液晶顯示器上給出。
主要特點:
1.四個測量參數:Ra、Rq、Rz、Rt;
2.采用高精度電感傳感器;
3.具有RC、PC-RC、GAUSS、D-P四種濾波方式;
4.兼容ISO、DIN、ANSI、JIS四種標準;
5.段碼液晶,清晰、直觀;
6.采用DSP芯片進行控制和數據處理;
7.內置鋰離子充電電池及充電保護電路;
8.機電一體化設計,體積更??;
13.可選配曲面?zhèn)鞲衅?、小孔傳感器、測量平臺、傳感器護套、接長桿等附件
技術參數:
1.測量參數: Ra、Rz、Rq、Rt
2.測量范圍: Ra、Rq: 0.005μm ~16μm
S、Sm:1mm
tp:0~100%
3.示值精度: 0.001
4.示值誤差: ±(7-10)%
5.示值變動性: <6%
6.測量輪廓: 粗糙度,波紋度,原始輪廓
7.濾波方式: RC、PCRC、Gauss、ISO13565 四種濾波方式
8.取樣長度: 0.25mm, 0.8mm, 2.5mm
9.評定長度: 1L~5L可選(L為取樣長度)
10.*大驅動行程長度: 17.5mm/0.7inch
11. *小驅動行程長度: 1.3mm/0.052inch
12. 內部存儲能力: 30組原始數據
13. 外部輸入/出接口: USB
14. 電源: 內置鋰離子充電電池/外接電源適配器
16. 外型尺寸: 119×47×65mm
17. 主機重量: 0.76Kg
傳感器參數:
1.測量原理:位移式差動電感
2.觸針:天然金剛石,90錐角,5μm針尖半徑
3.測力:<4mN
4.導頭:硬質合金,滑行方向半徑40mm
5.滑行速度:lr=0.25, vt=0.135mm/s
lr=0.8, vt=0.5mm/s
lr=2.5, vt=1mm/s
返回 vt=1mm/s
