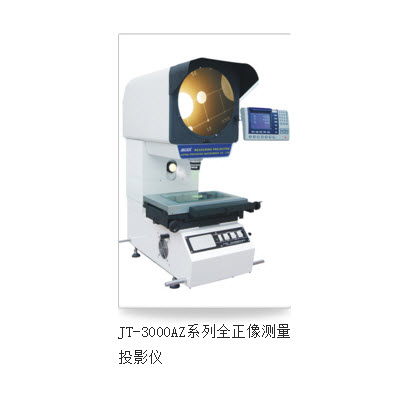

JT-3000AZ系列全正像測量投影儀
【簡 介】JT-3000AZ系列全正像測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向,正立直觀。
儀器用途:
JT-3000AZ系列全正像測量投影儀被廣泛應用于機械、儀表、電子、輕工等行業,以及應用于院校、研究所和計量檢定部門。該儀器能高效率檢測各形狀復雜工件的輪廊尺寸及表面形狀,如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
儀器特點:
JT-3000AZ系列全正像測量投影儀光學系統品質優良,物鏡成像清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小于0.08%;座標測量示值誤差可達(3+L/200)μm,L為被測長度(單位:mm);JT-3000AZ系列全正像測量投影儀配有專用微型打印機和腳踏開關,數據輸出和采樣十分方便,工件影像可以是全正像也可為倒像。JT-3000AZ系列全正像測量投影儀Z軸升降采用投影屏升降方式,可承受超重荷的精密部件,而不影響其測量精度。
立式測量投影儀
儀器規格參數:
型號
全正像測量投影儀 JT-3015AZ JT-3020AZ JT-3025AZ
工
作
臺
金屬臺面尺寸 354×228 450×280 450×280
玻璃臺面尺寸 210×160 306×196 306×196
X坐標行程 150 200 250
Y坐標行程 100 100 150
Z坐標行程 100(調焦)
坐標示值誤差 3+L/200
X、Y坐標數顯解析度 0.0005mm
外形尺寸(長×寬×高) 792×544×975mm 770×550×1120mm 770×550×1120mm
投
影
屏
投影屏尺寸 ¢312mm,使用范圍>¢300(刻有米字線)
投影旋轉范圍 0~360°
旋轉角度數顯解析度 1′或0.01°
測量*大高度 90
物
鏡
放大倍數 10X(標配) 20X(選配) 50X(選配) 100X(選配)
物方視場 ¢30 ¢15 ¢6 ¢3
物方工作距離 77.7 44.3 38.4 25.3
測量*大高度 90
數據處理系統 DP100多功能數據處理系統,全中文顯示可做多點采樣,座標旋轉,點、線、距離,角度檢測RS-232數據輸出
儀器照明 透射與反射照明光源為24V/150W鹵素?zé)簦◣д彰鞴饩€)
儀器電源 110V/220V(AC),50/60Hz,總功率400W
冷卻方式 強制風冷(3軸流風扇)
儀器配件 微型打印機、光學尋邊器等
建議工作臺尺寸及承重 1、JT-3015AZ/ JT-3020AZ放置臺:(長寬高:690×350×550mm) >250kg;
2、JT-3025AZ放置臺:(長寬高:780×550×430mm) >250kg
