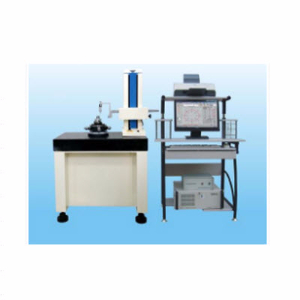

CME-4000A型圓度儀可測環形工件的圓度、同軸度、垂直度、平行度、平面度、表面波紋度、頻譜分析、波高分析、及軸彎曲度等。
圓度評定方式(4種):*小區域法、*小二乘法、*小外接圓法、*大內切圓
圓度濾波檔位:2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、
濾波形式:高斯(ISO標準)、2RC
一、主要參數:
a)主軸精度:±0.035μm
b)系統精度:≤0.08μm
c)數據采集:精密圓光柵
d)工作臺:臺面直徑:ф220mm
回轉直徑:ф400mm
承載重量:80KG
調整范圍:調偏心±2mm ;調水平±1°
旋轉速度:0-12轉/分
e)傳感器:量程:500μm (半徑差)
分辨率:0.005μm
測針形狀:φ2mm寶石球測頭(有更多直徑可選擇)
測力:1-12g
f)水平臂:移動精度:1.5μm/150mm
水平移動距離:180mm
g)測量范圍:*大直徑:ф400mm
*小直徑:ф5mm
*大高度:450mm
*大測量深度:使用標準探針:100mm(孔徑小于36mm時);非標支架*大可測300mm (孔徑大于36mm(選配)
h)放大倍率:任意至*大20萬倍
i)電 源:AC 220V±10% 50Hz
j)工作壓力:0.40~0.43MPa
k)氣源壓力:0.45~0.80Mpa (氣源質量要求:常規)
l)氣源流量:≥0.2 m3/min
m)環境要求:溫度:10~30℃;相對濕度:<85%
二、主要配置:
a)主機儀器架
b)大理石工作臺面
c)氣浮主軸系統
d)立柱移動系統
e)進口旋轉圓光柵編碼器
f)電感傳感器
g)橫導軌移動裝置
h)空氣過濾系統
i)數據采集系統
j)電器控制系統
k)標準玻璃半球(含檢定準書)
l)橢圓標準件(含檢定準書)
m)工控計算機
n)彩噴打印機
o)電腦桌
p)Ф2mm紅寶石測頭一支
q)調心調平工作臺:帶有X方向和丫方向的調心調平功能
X方向調節距離0-4mm,調節斜面比150:3
Y方向調節距離0-4mm,調節斜面比150:3
調整范圍:調偏心±2mm ;調水平±1°
臺面直徑Ф150mm
臺面高度50mm
r)精密三爪卡盤
外尺寸裝夾范圍:ф1 mm ~~ф100mm
內尺寸裝夾范圍:ф36 mm ~~~ф90 mm
內孔直徑:26 mm
包括法蘭盤的總高度:55mm
卡盤重量:4.3KG
三、電器配置:
a)1×工控機箱NORCO610
b)1×工控主板NORCO950
c)1×17寸液晶彩顯
d)1×底版NORCO PBP-14P4
e)1×工控機專用電源 長城350W
f)1×CPU 雙核2.6G
g)1×內存 2G
h)1×硬盤500G
i)1×光驅(華北工控配置)
j)1×中文鍵盤(華北工控配置)
k)1×光電鼠標(華北工控配置)
l)1×HP彩噴打印機
m)1×MS-Windows的中文版軟件包
n)1 WINDOWS系統DTP測量軟件(帶系統一鍵還原功能)
