一、儀器簡介:

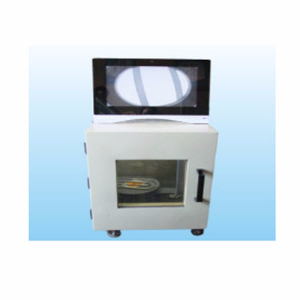

BW-60XS工業型X光機探傷儀主要適用領域:工業、壓鑄,電子、半導體元器件檢測領域、食品藥材檢測行業。
可用于各類元器件/精密器件X光檢測、電路板、線路板內部結構/斷熔/封裝檢測、接插件焊接/封裝/觸點X光檢測、繼電器/觸點開頭觸點/封裝檢測、電容內部結構/缺陷/封裝X光檢測、保護器結構/缺陷/封裝X光檢測、小型****內部結構/裝填封裝檢測、芯片內部檢測、電路微電路檢測、IC磁卡內部檢測、保險絲保護器檢測等等。是針對電子廠、電熱絲廠、電器扦頭、配件廠等廠家、生產商專門設計的專用探傷檢測設備。
二、儀器特點:
1、無需暗室,顯示器同步顯示觀看;
2、高增益,高靈敏度,高空間分辨率,響應時間短;
3、可以任意連接電腦,電視,實現截圖,視頻輸出;
4、射線劑量低,安全可靠,操作簡便。
三、技術參數:
管電壓: | 35-75kV |
管電流: | 0.2-0.4mA |
焦點尺寸: | 100mm |
成像尺寸: | 0.01×0.01mm |
分辨率 : | 227Lp/cm |
傳感器: | CCD傳感器 |
顯像部分: | |
顯像設備: | 外連PC兼容計算機 |
像元尺寸: | 1628×1228px |
灰度等級: | 4600級 |
圖像格式: | JPG;bmp;lrd |
傳輸方式: | 有線傳輸 |
設備規格: | |
外形結構: | 一體式主機 |
外形尺寸: | 210mm318×mm×325mm |
重量: | 3.2KG |
功率: | 65W |
電源: | 220VAC供電或DC直流供電 |
擴展端口: | USB輸出 |
全套組成: | 電加熱盤檢測X光機主機/成像系統/計算機(選)/操作手冊/電纜線/線... |
四、操作方法:
1、使用前首先檢查儀器箱外觀在運輸過程中有無損壞。開箱檢查主機是否有碰撞損傷痕跡。然后取出主機,將遮光盤的三個缺口對準顯示屏前端的三個螺釘推入,旋轉一角度即可使遮光盤固定。
2、接通整機電源(將電源插頭插入具有接地線的三孔單相電源插座),開關電源指示燈亮,主機數顯表頭亮。按下自鎖啟動按鈕,數顯表顯示出X射線管陽極電壓(KV)或陽極電流(μA)(視選擇轉換開關而定),說明儀器已正常工作,此時熒光屏呈黃綠色,將被測物放在X射線管與像增強器之間,(物體盡量靠近像增強器),即可在熒光屏上看到被測物的****圖象,調節數顯面板上的電流(μA),電壓(KV)可調旋鈕,直到圖象的清晰度滿意為止。在保證圖象清晰的前提下,應盡可能采用低電流(μA)進行****。
3、當手按下自鎖啟動按鈕時,X射線管發出射線,在數顯面板上有工作指示燈指示,再次按動自鎖啟動按鈕或定時時間到,X射線管停止工作(定時設定在1分鐘左右)。
4、本儀器宜間斷使用,若連續工作時間過長,超過本機有效工作溫度范圍,本機能自動關機,此時在數顯板上超溫指示燈亮,需停機片刻待溫度降低后才能恢復工作,停機時間視環境溫度而定。
五、儀器工作原理:
當接通電源,按下啟動按鈕時,整機便開始工作。由主控器發出的脈沖信號,經功率放大,倍壓產生高壓給X射線管陽極,同樣主控Ⅱ發出的脈沖信號經放大給X射線管燈絲,使X射線管產生X射線,并通過數顯面板顯示出相應的值KV/μA。此時被測物體放在X射線源與像增強器之間,像增強器的顯示屏就顯示出被****物的清晰圖像。為使儀器穩定可靠地工作,系統采用脈沖寬調技術,使管電流、管電壓保持恒定,X射線管以*佳狀態工作。并有高壓慢啟動功能,使X射線管陽極無高壓過沖現象。主控制器采用微型貼片器件,并以20KHz頻率工作,使整個系統效率大為提高,消除了噪聲,為操作人員提供了安靜的使用環境,同時也縮小了體積。****儀電源采用高頻高效率開關電源,并具有全面的保護措施。為確保****儀的安全,整機加有多種保護裝置,使其安全可靠。
