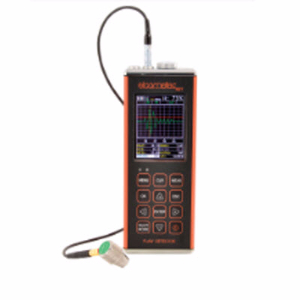

型號/部件編號 FD700+& FD700DL+
材料厚度數字顯示 ■
B型掃描橫截面顯示 ■
B型掃描與數字顯示相結合 ■
掃描欄顯示 ■
涂層厚度顯示屏 ■
A型掃描顯示 正波,負波,全波形 (RF)
基本探傷儀,使用單晶橫波探頭 TRIG, DAC, AWS, TCG, 零點交叉,前沿和峰值
測量模式1 PE, PETP (溫度補償), EE (ThruPaint?), EEV, CT (涂層) & PECT
測量速率(厚度模式)
手動: 每秒4個讀數
掃描模式 每秒32個讀數
掃描欄顯示屏 每秒6個讀數
測量范圍2 PE: 0.63 - 30480毫米 (0.025 - 1,200 英寸)
PETP: 0.63 - 30480毫米(0.025 - 1,200 英寸)
EE: 1.27 - 102毫米 (0.050 - 4.000 英寸)
EEV: 1.27 - 25.4毫米 (0.050 - 1.000 英寸)
CT: 0.01 - 2.54毫米 (0.0005 - 0.100 英寸)
PECT: 0.63 - 30480毫米(0.025 - 1,200英寸)
PECT: 0.01 - 2.54毫米 (0.0005 - 0.100 英寸)
測量精確度2 ±0.01毫米 (±0.001 英寸)
測量分辨率 0.01毫米 (0.001 英寸)
速度校準范圍 256 - 16,000米/秒 (0.0100 - 0.6300英寸/微秒)
其他特征:
高速掃描模式 ■
差值模式 ■
極限報警模式 ■
B型掃描顯示速度 可調節的顯示速度
校準設置 6種工廠設置和64種用戶自定義設置可傳輸并可在電腦中存檔
閘門 3個可調節的閘門:開始,停止,寬度和閥
阻尼 可調節的:阻抗性與優化傳感器性能匹配
脈沖模式 帶可調節脈沖寬度的雙200伏方波脈沖器(尖峰脈沖,薄,寬),50伏削減/增加來實現更大的穿透力
增益 帶有110dB范圍,手動或自動增益控制(AGC),分辨率是0.2dB
計時 精密25MHz TCXO,單發100MHz 的8位超低功耗8位數字轉換器
數據記錄 ? 8,000個A/B型掃描圖像和儀器設置
? 210,000-涂層,材料,*小,*大厚度
? 序列和網格錄入
? 字母數字批次標識
? OBSTRUCT顯示達不到的區域
校準選項 單/兩點,速度和材料類型
傳感器識別 自動
V型路徑/雙路徑校正 自動
探頭歸零 自動
探傷儀特點
自動校準 縱向的(直的)或橫向的(角度)
探頭類型 單接觸式,雙,延遲& 角度
資料速度表 包含不同種類材料類型的橫縱向速度
TRIG 光束路徑,深度,表面距離和曲面校正的三角顯示屏。使用斜波傳感器
DAC *多可輸入8個點,并且使用數字畫一個DAC曲線。參考-2, -6, -10, (-6/-12),
(-6/-14), (-2/-6/-10) dB.振幅用%DAC, dB, or %FSH顯示。
AWS 自動檢測涂料符合 AWS
D1.1 結構焊接規范。
AVG/DGS 使用探頭數據自動檢測涂料。存儲多達64個自定義設置。
TCG 時間校正增益。50dB的動態范圍,每微秒20dB,曲線定義*多達8個點
檢測模式 零點交叉,前沿和峰值
顯示凍結 按住屏幕上的電流波形
峰值記憶 獲取峰值信號振幅
P.R.F 8 至 2000Hz 在可選的步驟中 (8, 16, 32, 66, 125, 250, 333, 1000, 2000Hz)
脈沖寬度 40 至 400 ns.可選步驟選項40, 80 & 400 ns (標記尖峰脈沖,薄和寬)
頻率帶 FD700+ & FD700DL+: 寬帶1.8 - 19 MHz
(-3dB). FD700DL+: 3個窄帶是 2MHz, 5MHz, 10MHz
水平線性 +/- 0.4% FSW
垂直線性 +/- 1% FSH
放大器線性 +/- 1 dB
振幅測量 0 至 100% FSH, 1%的分辨率
延遲 鋼上的速度是0 - 999英寸 (25,375毫米)
顯示 1/4 VGA AMOLED 彩色屏
57.6 x 43.2毫米(2.27 x 1.78英寸)
可視區域
顯示刷新速率 60 & 120Hz
單位(可選擇) 毫米或英寸
背光 可調節亮度
重復性/穩定性指標 ■
電池類型 3節AA堿性電池
電池壽命(估值) 12小時
電量低指示 ■
省電模式 自動
尺寸(寬*高*長) 63.5 x 165.0 x 31.5毫米
(2.5 x 6.5 x 1.24 英寸)
重量(包括電池) 397g (14oz)
提箱設計 帶墊片密封底蓋的鋁箱設計和防水薄膜鍵盤
傳感連接器類型 LEMO
RS232接口 雙向的
包裝清單 易高NDT FD700DL+ 主機,耦合劑,提箱,用戶手冊,檢測證書,3節AA電池,軟件,傳輸線
